Las antenas son una parte indispensable de la transmisión inalámbrica. Además de nuestro uso de fibras ópticas, cables, cables de red, etc. para transmitir señales por cable, siempre que sea una señal que utilice ondas electromagnéticas para propagarse en el aire, se necesitan varios tipos de antenas. ¡Hoy llegamos a entender la antena según la forma para entender la clasificación!

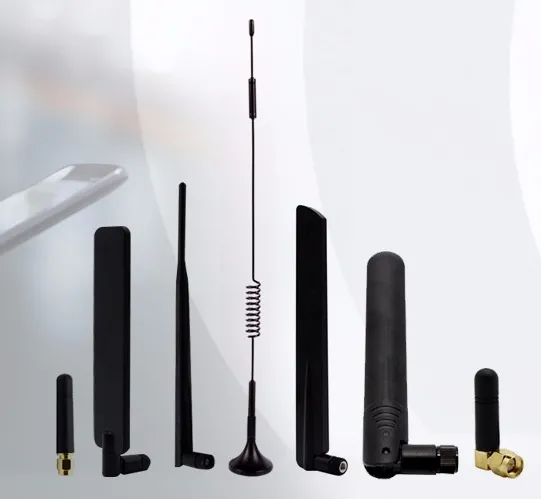

Antena de pato de goma/látigo
Generalmente el trabajo no es elevado. En la banda U/V, hay muchas formas deformadas, como antenas de varilla, antenas de resorte, etc., una antena omnidireccional de uso frecuente en automóviles, WIFI inalámbrico y walkie-talkies. La ganancia no es alta, generalmente dentro de los 10dBi. Se puede lograr un mayor índice de rendimiento mediante múltiples conjuntos (antenas de varilla PHS).
Antena de placa
Las estaciones base de comunicaciones móviles utilizan la mayoría de las antenas. Las ventajas de esta antena son: alta ganancia, buen patrón de sector, lóbulo posterior pequeño, conveniente control del ángulo de depresión del patrón vertical, rendimiento de sellado confiable y larga vida útil.
Antena de techo
Generalmente utilizado en escenarios de cobertura inalámbrica en interiores. Según sus diferentes formas de radiación, se pueden dividir en antenas de techo direccionales y antenas de techo omnidireccionales. Las antenas de techo omnidireccionales se pueden dividir en techo de polarización simple y techo de polarización dual. amable.
Antena Yagi/antena periódica logarítmica
Las antenas Yagi se utilizan principalmente para transmisión de enlaces y repetidores, y tienen las ventajas de alta ganancia, estructura liviana, instalación conveniente y bajo precio. Cuanto mayor sea el número de elementos de la antena, mayor será la ganancia. Generalmente se utilizan antenas direccionales Yagi con 6-12 elementos y la ganancia puede alcanzar 10-15dBi. La antigua antena receptora de TV utilizaba una antena Yagi. Las antenas logarítmicas son similares a las antenas Yagi. Al ajustar la frecuencia de cada unidad radiante, tiene una capacidad de cobertura de banda ancha y se utiliza principalmente para retransmisión de enlaces y radiogoniometría.
antena parabólica
Una antena altamente direccional utilizada especialmente para comunicaciones a larga distancia tiene un ancho de haz extremadamente estrecho y un valor de ganancia alto. También se le puede llamar antena direccional de alta ganancia. También hay varias variantes, incluidos paraboloides de alimentación directa, antenas Cassegrain con alimentación trasera y antenas de rejilla para reducción de peso y uso de bajas frecuencias. Este tipo de antena se utiliza habitualmente para comunicaciones punto a punto. Las antenas deben estar apuntadas con precisión entre sí y no debe haber obstrucciones entre las antenas (Light of Sight).
Las antenas parabólicas que hemos visto son grandes y pequeñas. Los pequeños son como “tapas de ollas” domésticas y los más grandes son como “tapas de ollas grandes” de estaciones receptoras de satélite con un diámetro de más de diez metros. Este tamaño se llama calibre. Cuanto mayor sea el calibre, mayor será la antena.
antena de avión
Antena PCB: La antena PCB es la antena plana más común, que puede ser piezas pequeñas o pequeños bucles, espirales o lineales. Su costo de lista de materiales es insignificante, solo ocupan espacio en la PCB, tienen un costo bajo, no necesitan ensamblar la antena por separado, no son fáciles de tocar ni dañar, y toda la máquina es fácil de ensamblar, pero a un costo, sacrificando actuación.
Antena de cerámica dieléctrica: debido a que el tamaño de la antena está relacionado con la longitud de onda de trabajo, una de las desventajas de las antenas de PCB es que si se requiere un mejor rendimiento, el tamaño aumentará. Las antenas cerámicas dieléctricas pueden resolver mejor este problema. La constante dieléctrica es muy alta y ocupa poco espacio. Las aplicaciones típicas son antenas GPS y Bluetooth.
Antenas conformes: Las antenas planas tienen otra ventaja significativa: si se utiliza una placa impresa flexible, la antena se puede unir estrechamente a la superficie del objeto, e incluso la antena se puede fabricar en la superficie del objeto, lo que da como resultado antenas conformes. aviones, misiles, etc. Se pueden utilizar ambas superficies; Combinado con la tecnología de grabado láser, se pueden fabricar antenas conformes (antenas FPC, antenas LDS) en la carcasa del teléfono.
Antena de bocina
La antena de bocina es un tipo de antena de microondas que pertenece a la antena de superficie. La antena de microondas de sección transversal circular o rectangular con terminal de guía de ondas expandido gradualmente tiene las ventajas de una estructura simple, un ancho de banda de frecuencia amplio, una gran capacidad de potencia y un ajuste y uso convenientes. Si el tamaño de la bocina se selecciona razonablemente, se pueden obtener buenas características de radiación.
Hay muchas subcategorías de antenas de bocina, incluidas bocinas de ganancia estándar, bocinas cónicas, bocinas piramidales, bocinas de doble cresta, bocinas de lente, bocinas corrugadas, etc.
